炼油厂中的热交换器 类型、应用与维护

在炼油工业中，热交换器是不可或缺的关键设备之一，广泛应用于原油蒸馏、催化裂化、加氢精制、重整等各个工艺环节。它们通过回收和交换热量，显著提高了能源利用效率，降低了生产成本，是炼油厂实现节能降耗和稳定运行的核心装备。本文将从热交换器的类型、应用场景、常见问题及维护策略等方面进行介绍。

一、热交换器的主要类型

炼油厂使用的热交换器种类繁多，按传热方式和结构特点，常见的有以下几类：

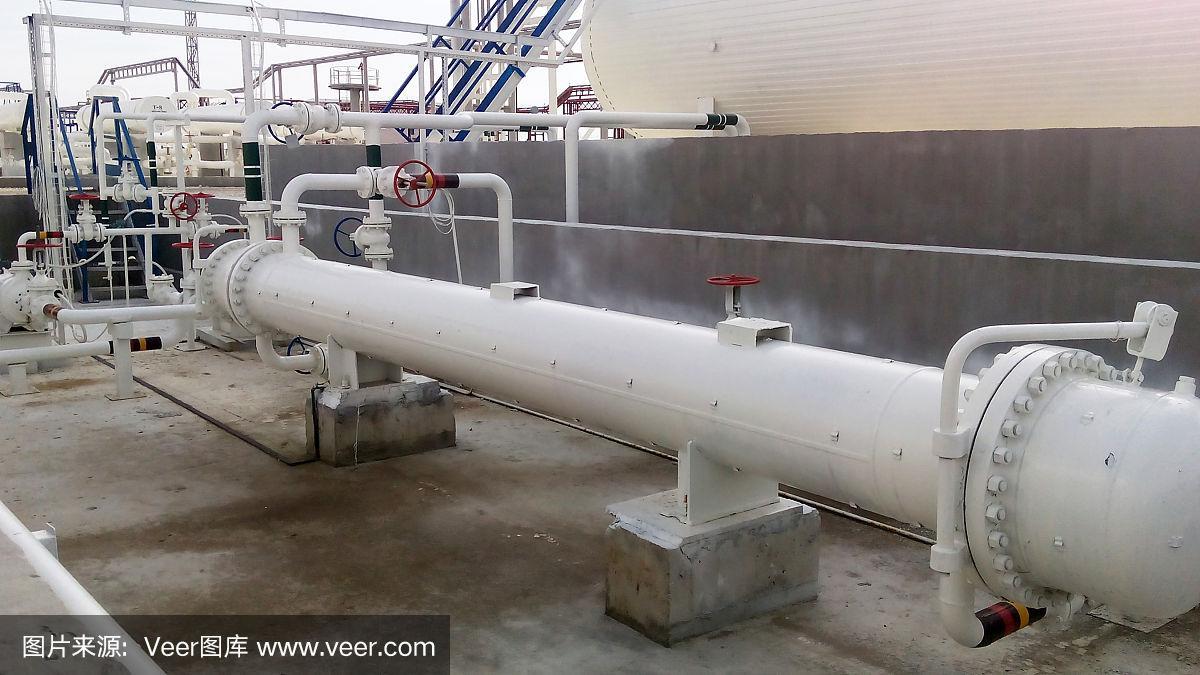

1. 管壳式热交换器：这是炼油厂最普遍的类型，由壳体、管束、管板和折流板等组成。它结构坚固，适应高温高压，可处理易结垢、腐蚀性强的介质。根据结构可分为固定管板式、浮头式、U型管式等，其中浮头式便于清洗和热膨胀补偿，在炼油装置中应用尤为广泛。

1. 板式热交换器：由一系列波纹金属板片叠加而成，具有传热效率高、结构紧凑、占地面积小等优点，适用于低温差、清洁介质的换热。在炼油厂中，常用于原油与低温热流的换热、循环水冷却等场合。

1. 板翅式热交换器：由翅片、隔板和封条组成，传热面积大，效率极高，常用于气体介质换热，如重整装置中的进出料换热。但其对介质清洁度要求高，易堵塞，故在炼油厂中应用范围相对有限。

1. 空冷器：以空气为冷却介质，通过翅片管束和风机实现换热，无需冷却水，适用于缺水的炼油厂。常作为塔顶冷凝器、压缩机后冷却器等。

二、热交换器在炼油厂的应用

热交换器几乎贯穿炼油全流程，主要应用包括：

• 原油蒸馏装置：利用高温馏分油预热原油，降低加热炉负荷，回收热量。典型配置如原油与常压塔顶油、减压渣油等的换热网络。
• 催化裂化装置：在反应再生系统、分馏系统中，热交换器用于回收高温烟气、油浆的热量，产生蒸汽或预热原料。
• 加氢精制/裂化装置：反应产物与原料油换热，以回收反应热并控制反应温度；热交换器还用于生成蒸汽和冷却产品。
• 重整装置：重整反应产物与进料换热，提高热效率；用于冷却稳定塔底产物等。
• 公用工程：如换热站、循环水冷却系统等，使用各类热交换器实现热量的分配和回收。

在这些应用中，热交换器不仅能回收大量热量，还可改善工艺条件，如控制反应温度、防止设备腐蚀等，对炼油厂的安稳长满优运行至关重要。

三、常见问题与失效模式

炼油厂热交换器在长期运行中，常面临以下问题：

• 结垢：介质中的杂质、盐类在传热面上沉积，导致传热效率下降，压降增大。容易发生在原油、渣油等易结垢侧。
• 腐蚀：炼油介质常含硫、环烷酸、氯化物等腐蚀性物质，引起管束、壳体腐蚀开裂。常见形式有均匀腐蚀、点蚀、应力腐蚀开裂等。
• 泄漏：由于腐蚀、热疲劳、密封失效等原因，管束与管板连接处、法兰密封面等易出现泄漏，造成物料互串或损失。
• 振动：流体流动诱发管束振动，导致管壁磨损、疲劳断裂，尤其在高流速气体换热器中常见。
• 结焦：高温渣油、油浆等在换热面上形成焦层，影响传热并增大压降。

四、维护与优化策略

为确保热交换器高效可靠运行，炼油厂通常采取以下措施：

1. 设计选材优化：根据介质特性选择合适的材质（如不锈钢、合金钢、钛材），适当增加腐蚀裕量，优化流速和结构，避免死角和振动。
2. 在线监测与清洗：利用测温、测压、流量等参数监控传热效率变化；采用在线清洗技术（如化学品注入、海绵球清洗）减缓结垢。严重时，需停工进行机械或化学清洗。
3. 定期检查与检修：利用检修期对管束进行涡流检测、超声测厚，检查腐蚀和结垢程度，及时更换失效管束。对浮头式热交换器，抽芯清洗壳程和管程。
4. 防腐蚀措施：添加缓蚀剂、优化工艺参数（如控制温度、流速），采用防腐涂层或阴极保护等。
5. 网络优化：通过夹点分析等技术，优化换热网络，合理匹配冷热流股，提高整体热回收率，减少公用工程消耗。

五、

热交换器作为炼油厂的“热量搬运工”，在工艺过程中扮演着至关重要的角色。了解其类型、应用、常见问题及维护策略，有助于提高设备运行效率，延长使用寿命，保障炼油厂的安全平稳运行。随着炼油技术向大型化、集约化发展，高效、紧凑、抗结垢和耐腐蚀的热交换器将是未来研究和应用的重点，为炼油行业的绿色低碳发展提供有力支撑。
