工厂中的热交换器 工业热能交换的核心设备

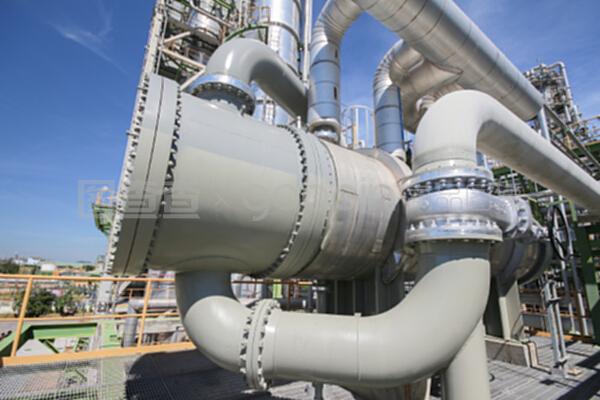

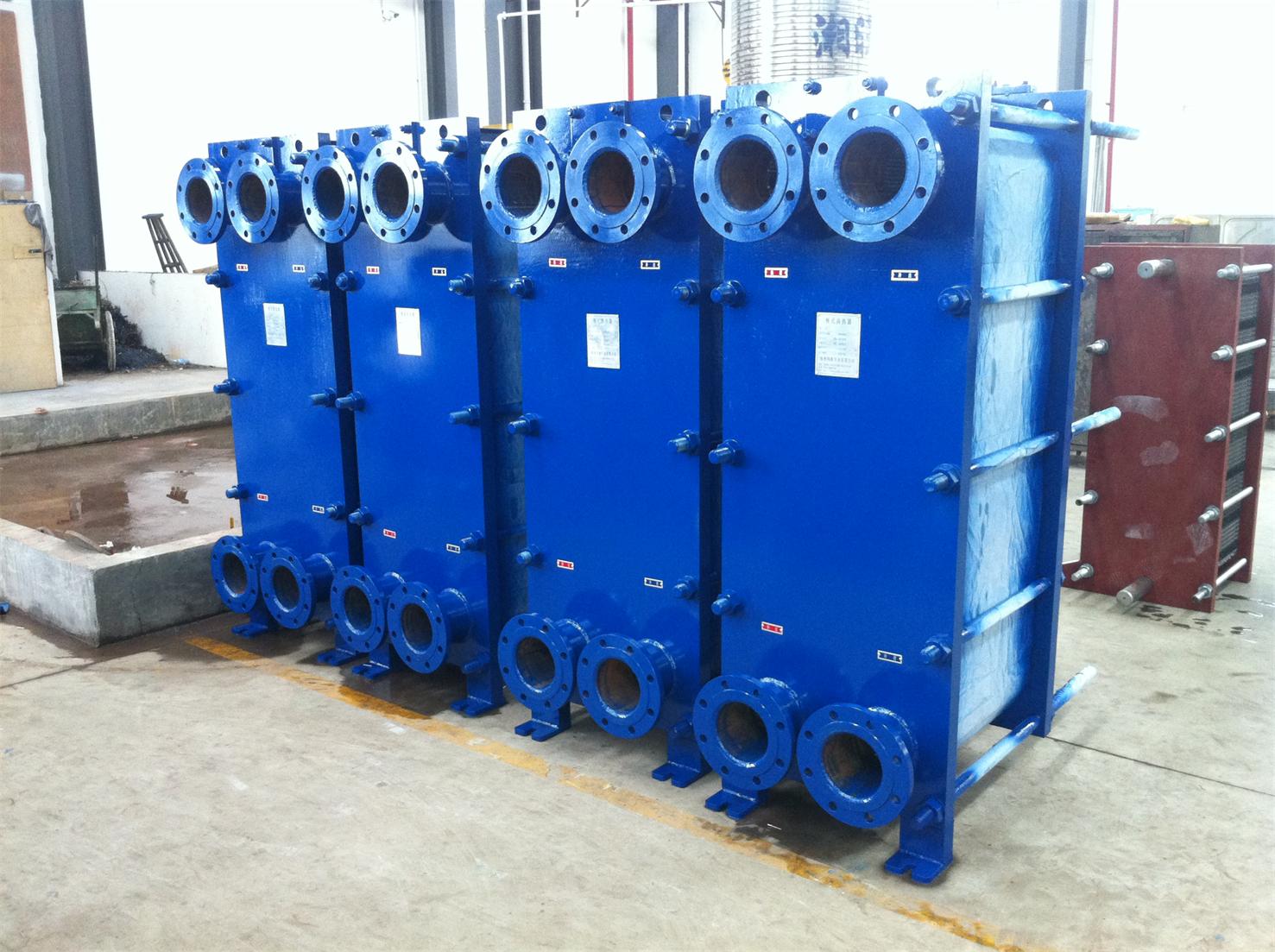

在现代工厂中，热交换器是一种不可或缺的关键设备，广泛应用于化工、石油、制药、食品、电力、冶金等众多工业领域。它的核心作用是实现两种或多种流体之间的热量传递，从而满足加热、冷却、冷凝、蒸发等工艺需求。可以毫不夸张地说，热交换器是工业热能系统的“心脏”之一。\n\n## 一、热交换器的基本原理\n\n热交换器的工作原理基于热力学第二定律：热量总是自发地从高温物体传向低温物体。在热交换器中，高温流体和低温流体被固体壁面隔开，热量通过壁面从高温侧传递到低温侧，从而实现流体的加热或冷却，而两种流体本身并不直接混合。\n\n这种传热过程涉及三个基本环节：\n\n1. 热流体将热量传递给壁面；\n2. 热量通过壁面传导；\}\n3. 壁面将热量传递给冷流体。\n\n传热效率取决于流体的性质（如导热系数、比热容、黏度）、流速、壁面材料以及热交换器的结构设计。\n\n## 二、工厂中常见的热交换器类型\n\n根据结构和工作方式的不同，工厂中常用的热交换器主要有以下几种：\n\n### 1. 管壳式热交换器\n\n管壳式热交换器是工业应用中最常见的一种。它由一个圆筒形壳体和内部的多根换热管组成。一种流体在管内流动，另一种流体在管外（壳程）流动，通过管壁进行换热。\n\n其优点是结构坚固、承压能力强、适应高温高压工况，且易于制造和维修，适用于大流量、高参数的场合，如炼油厂、化工厂的换热网络。\n\n### 2. 板式热交换器\n\n板式热交换器由一组波纹金属板片叠加而成，板片之间形成流道，冷热流体交替通过相邻流道进行换热。\n\n它的优点是传热效率高、结构紧凑、占地面积小、易于拆洗和扩展。它广泛应用于食品、制药、暖通空调等对卫生和温度控制要求较高的领域。但缺点是密封垫片耐温耐压有限，不适用于极端工况。\n\n### 3. 套管式热交换器\n\n套管式热交换器由两根同心管组成，一种流体在内管中流动，另一种流体在内外管之间的环隙中流动。它结构简单，适用于高压和小流量场合，常用于实验室或小型工艺装置。\n\n### 4. 翅片管式热交换器\n\n翅片管式热交换器通过在管外增加翅片来扩大传热面积，主要用于气体与液体之间的换热，如空气冷却器、锅炉省煤器等。它的优点是强化了气体侧的传热，但翅片容易积灰，需定期清理。\n\n### 5. 板翅式热交换器\n\n板翅式热交换器由隔板、翅片、封条等组成，结构非常紧凑，传热效率极高，常用于深低温、航空航天及大型空分装置中。但其制造工艺复杂，不易清洗，且对流体清洁度要求高。\n\n## 三、热交换器在工厂中的典型应用\n\n1. 化工与石化：用于反应器的进出料加热或冷却、蒸馏塔的再沸器和冷凝器、余热回收等。\n2. 电力行业：锅炉给水预热、凝汽器、冷油器等，是电厂热力循环的重要组成部分。\n3. 制药与食品：用于灭菌、发酵、浓缩、巴氏杀菌等工艺，要求设备符合卫生标准，易于清洗。\n4. 暖通空调：用于制冷机组的蒸发器和冷凝器、冬季采暖换热等。\n5. 冶金与机械：用于淬火油冷却、液压油冷却、炉窑余热回收等。\n\n## 四、热交换器的选型与维护\n\n### 选型要点\n\n- 工艺参数：流量、进出口温度、压力、允许压降等；\n- 流体性质：腐蚀性、黏度、是否易结垢、是否含颗粒；\n- 传热效率与压降：在满足工艺要求的前提下，尽量降低压降以节约泵功耗；\n- 材质：根据介质腐蚀性选择碳钢、不锈钢、钛合金等；\n- 经济性：初投资、运行费用、维护成本等。\n\n### 维护要点\n\n- 定期清洗换热面，防止结垢和污堵，保持传热效率；\n- 检查密封件和垫片，防止泄漏；\n- 监测压降和温度变化，及时发现异常；\n- 对于板式换热器，拆装时注意保护板片，避免变形。\n\n## 五、热交换器的发展趋势\n\n随着工业节能和环保要求的提高，热交换器正朝着高效化、紧凑化、耐腐蚀化和智能化方向发展。新型高效传热元件（如扭曲管、表面多孔管）、纳米流体强化传热、3D打印制造复杂结构换热器、以及基于物联网的在线监测与智能清洗等技术，正在逐步应用于工业生产中。\n\n## \n\n热交换器虽然只是工厂庞大系统中的一部分设备，但它直接关系到能量利用效率、产品质量和生产安全。合理选型、正确使用和定期维护热交换器，不仅能降低能耗、提高经济效益，还能延长设备寿命、减少非计划停车。对于每一位工厂工程师和技术人员来说，深入理解热交换器的原理与应用，是做好工艺设计和设备管理的基本功。
